UV目的：UV紫外线老化属于阳光辐照老化，UV即Ultraviolet（紫外线）的简写，通常是用于评估产品在紫外线下老化的速度，阳光辐照老化是户外使用材料受到的主要老化破坏，对于室内使用材料，也会受到一定程度的阳光辐照老化或者人造光源中紫外线造成的老化（比如紫外线灯，日光灯中的紫外波段等）。

太阳辐射主要集中在可见光部分（0.4～0.76μm），波长大于可见光的红外线（>0.76μm）和小于可见光的紫外线（<0.4μm）的部分少。在全部辐射能中，波长在0.15～4μm之间的占99%以上，且主要分布在可见光区和红、紫外区，可见光区占太阳辐射总能量的约50%，红外区占约43%，紫外区的太阳辐射能很少，只占总量的约7%。

紫外光是电磁波谱中波长从0.01~0.40微米辐射的总称，不能引起人们的视觉。紫外光被划分为A 射线、B 射线和C 射线(简称UVA、UVB 和UVC)，波长范围分别为400-315nm，315-280nm，280-190nm。

根据ASTM G154的介绍，UV（紫外）不能模拟全光谱太阳光。它的原理是，对于曝露在室外的经久耐用的材料，紫外线的短波段波长300~400nm 是引起老化损害的最主要原因。从下图可以看出，在紫外线的短波区域，即从365nm 到太阳光的最低波段，UV荧光灯能很好地模拟太阳光。

三、 UV老化试验阶段

UV紫外线老化试验可以设置光照、冷凝和喷淋三种老化模式。

光照阶段

模拟自然环境中的白天的光照长度（通常是0.35W/m2~1.35W/m2之间，夏天正午的太阳光照强度约为0.55W/m2 ）和试验温度（50℃~85℃），以便模拟产品的各种使用环境，满足不同地区和行业的测试要求。

冷凝阶段

模拟夜晚样品表面结雾的现象，冷凝阶段关闭荧光紫外灯（黑暗状态），只控制试验温度（40~60℃），样品表面湿度为95~100%RH。

喷淋阶段

通过向样品表面持续喷水来模拟下雨的过程。由于人工紫外加速老化试验条件比自然环境严酷得多，可以在几天或几周内模拟再现自然环境中几年才能发生的老化损坏。

四、材料老化

 材料老化包括褪色（有机染料在自然环境下发生变性）、强度降低（高分子材料断裂）、开裂（高分子断裂以及应力作用）、粉化（高分子断裂重组）、涂层脱落（涂料和基层之间的氢键断裂）等。

另外，根据光谱分布的不同，可将荧光紫外灯管分为UVA和UVB灯管，其中UVA灯管发射300nm以下的光能低于总输出光能的2%，而UVB灯管发射300nm以下的光能大于总输出光能的10%。

五、常用的UV老化灯管有三种

 UVA-340：主要用途是模拟太阳光紫外部分中的中短波长范围，一般用于户外产品的光老化试验。

UVA-351：主要用途是模拟经过窗玻璃过滤后的太阳光紫外部分中的中短波长范围，一般用于室内产品。

UVB-313：它们发射出相当多的300nm以下的辐照，而300nm为名义上的太阳辐照的截至波长。这将会引发一些在户外不会发生的老化现象。不推荐使用这种灯来模拟太阳光。这种测试主要广泛用于加速材料的耐久性测试，作为两种或以上材料的定性对比。

六、UVA-340的辐照度？

0.69w/m^2@340nm相当于夏季正午的阳光，得到快速效果；

1.38w/m^2@340nm相当于太阳最大值，得到快速效果；

0.35w/m^2@340nm 相当于三月/九月的日光，适合普通测试或低UV光强的测试。

UV老化测试的应用：1）UV 可靠的老化测试数据可对产品的耐候(抗老化)性做出准确的相关性预测，并有助于材料及配方的筛选、优化。 2)、应用行业广泛，例如：涂料油墨油漆、树脂、橡胶、塑料、印刷包装、粘合剂、汽车摩托车工业、化妆品、金属、电子、电镀、医药等。

GB/T14522-93（机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法）

GB/T16422.3-1997（塑料实验室光源暴露试验方法第3部分：荧光紫外灯）

ASTM D4329-2005（塑料荧光紫外线曝光的标准实施规程）

ASTM D5208-2009（照相级塑料制品的荧光紫外线曝光的标准实施规程）

ASTM G154-2006（非金属材料紫外线曝光用荧光仪器操作的标准实施规范）

ISO 4892-3-2006（塑料.实验室光源暴露法.第3部分:UV荧光灯）

ISO 11507-2007（涂料和清漆.涂层暴露于人工风蚀.暴露于荧光紫外灯和水）

BS 2782（塑料试验方法）

JIS D0205-1987（汽车零件耐气候性的试验方法）

SAE J2020（汽车外饰材料UV快速老化测试）

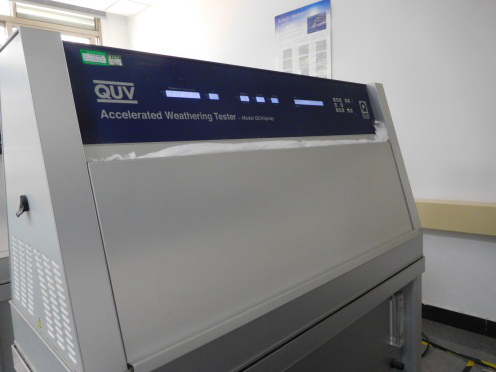

测试设备
